جين 2+ أجهزة تكثيف الصورة PVS-14 الرؤية الليلية الصيد المنظار البصري الأحد الأبعاد المنظار الضوئي الروسي المنظار الليلي الرؤية الليلية

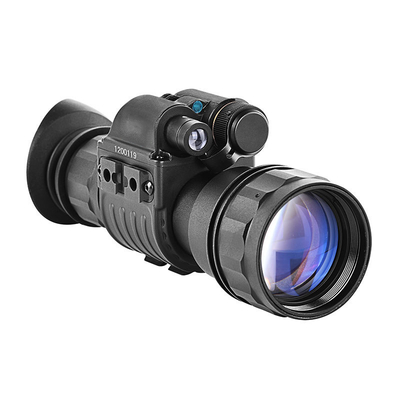

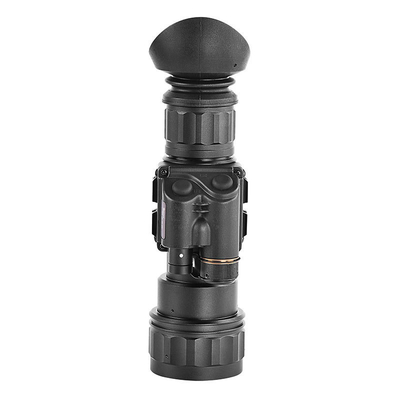

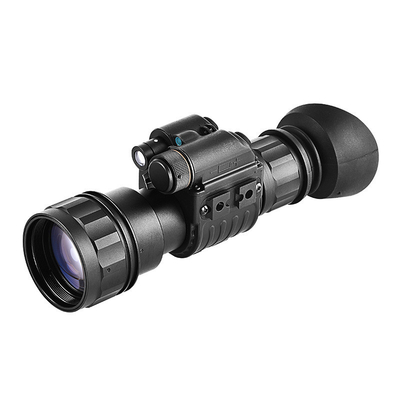

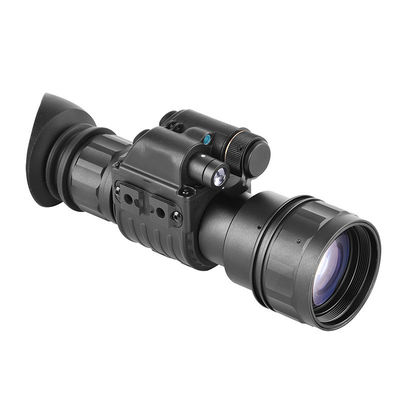

هذا النموذج "أنبوب واحد، عينان" هو واحد من أكثر نظارات الرؤية الليلية شعبية في الصناعة.الغطاء الرئيسي المغطى يسمح بتقليص الجهاز أو تفكيكه بسرعة عن القناعالعدسة الاختيارية 3X، 5X تكبير سوف تحول هذا الجهاز إلى أداء عال من المدى الطويل المراوغة. هم خفيف الوزن، الغوص بالكامل، صلبة، بنيت بدقة وسهلة الاستخدام.

الخصائص:

1. FOV 40 درجة
2مناسبة ل Gen2 + أو Gen3 أنبوب مكثف الصورة
3جسد من سبيكة الألومنيوم
4. IP65 مقاومة للماء ((IP67 اختياري)
5إضافية في 850nm
6. استخدام لدينا يصل يمكن تحقيق إيقاف تلقائي عند عكسها
7. لا استهلاك للطاقة عند الاستعداد
8ربيع متضمن في غطاء البطارية
9حماية المصدر الساطع



شرح النموذج

الـ 1stالحرف D: اختصار لعلامتنا التجارية
الـ 2والحرف: M: أحادية العين
الـ 1stرقم 2/3: الجيل 2 / 3 (درجة IIT)
الـ 2ووالرقم الثالث 04: العنصر الرابع الذي أطلقناه
الـ 4الرقم 1: تكبير العدسة
وصف المنتج
D-M2021 هو أكثر أنظمة الرؤية الليلية الشعبية في السوق. يمكن استخدامها في اليد، أو على الرأس أو على الخوذةأسلحة مثبتة للصيد أو التصوير أو مثبتة على كاميرا أو كاميرا لالتقاط الصور ليلاً.
المجموعة تتضمن
نظارة رؤية ليلية واحدة، مؤخرة رأس مقلبة، حقيبة حمل واقية، دليل التعليمات، قماش تنظيف العدسة، بطاقة الضمان، مُجفف

الخصائص
* IP67 مقاومة للطقس: يمكن للجهاز العمل حتى تحت 1 متر من الماء لمدة 1 ساعة.
* إيقاف التشغيل تلقائيًا عند إيقافه: سيتم إيقاف تشغيل الجهاز تلقائيًا عند الضغط على زر على جانب الرفع ورفع الوحدة حتى تصل إلى الموقف الأعلى.اضغط على نفس الزر لخفض عيني واحد إلى وضعية المشاهدة، ثم سيتم تشغيل الجهاز لمواصلة العمل.
* لا استهلاك للطاقة عند الاستعداد: هذا يعني عدم استهلاك للطاقة في حال نسيت إزالة البطارية لبضعة أيام.
* الربيع المدمج في غطاء البطارية: يجعل من السهل تعديل الغطاء وحماية الربيع والاتصال بالبطارية بشكل أفضل.
* مؤشر رأس قابل للتعديل بالكامل: يمكن تعديل مؤشر الرأس وفقًا لحجم الرأس.

* البصرية متعددة الطبقات: يمكن لفيلم مضاد الانعكاسات متعدد أن يقيد انعكاس العدسة ، مما يمكن أن يقلل من فقدان الضوء حتى يتمكن المزيد من الضوء من المرور عبر العدسة للحصول على صورة حادة.
* التحكم التلقائي في الوضوح: عندما يتغير الضوء المحيطي ، فإن سطوع الصورة التي تم اكتشافها سيبقى على حاله لضمان تأثير مشاهدة مستقر وكذلك لحماية رؤية المستخدمين.
* حماية المصدر المشرق: سيتم إيقاف تشغيل الجهاز تلقائيًا في غضون 10 ثوان لتجنب تلف أنبوب إدخال الصورة عندما يتجاوز الضوء المحيطي 40 لوكس.
* إشارة بطارية منخفضة: الضوء الأخضر في حافة العدسة سيبدأ بالتلمير عندما تنخفض البطارية.

رمز وأسم الأجزاء الميكانيكية

1زر التشغيل (يقوم بتشغيل / إيقاف تشغيل كل من المصباح أحادي العين والإشعاع فوق البنفسجي)
2. مقصورة البطارية 3. العدسة الضوئية 4. الغطاء الوقائي 5. العدسة 6. غطاء العين المطاطي 7. الجزء المثبت 8. المضيء الأشعة تحت الحمراء 9. كاشف الضوء

تعليمات تشغيل الجهاز

1ضع بطارية الليثيوم CR-123 ذات 3 فولت مع مراقبة مؤشرات القطبية على سطح مقصورة البطارية (2).
2إزالة الغطاء الوقائي (4) عند استخدامه ليلاً أو في ظروف ضوء ضعيف.الحفاظ على غطاء العدسة على العدسة الهدفية عندما لا تستخدم العدسة العينية الواحدة أو عندما يتم فحصها في ظروف الضوء النهارييمكنك اختبار الجهاز من خلال ثقب الدبوس في وسط الغطاء الوقائي (4) ويجب أن يكون الوقت أقل من 10 دقائق.
3. قم بتشغيل الجهاز بالضغط على زر التشغيل (1) و تحريكها إلى NO. بعد ذلك ، يمكنك البدء في مراقبة المشهد من خلال العدسة (5).الشاشة المضاءة باللون الأخضر من أنبوب الصورة تعني أن الجهاز يعمل بشكل طبيعي. يظهر ضوء أخضر في حافة العدسة في نفس الوقت و هو بمثابة مؤشر الطاقة وكذلك مؤشر بطارية منخفضة. إذا بدأ ضوء المؤشر يتلاشى،هذا يعني أن البطارية ستنفذلقد حان الوقت لتغيير البطاريةقم بتشغيل مصباح الأشعة تحت البنفسجية بالضغط على زر آخر (1) 7وتحريكها إلى الأشعة تحت البنفسجية عندما يعمل العين الواحدة في ظروف الضوء الضعيف أو الظلام الكاملفي نفس الوقت، يبدأ في تركيز الضوء. يظهر ضوء أحمر في العدسة ويتم إصداره من مصباح الأشعة تحت الحمراء (8) للإشارة إلى أن مصباح الأشعة تحت الحمراء يعمل.
ملاحظة:يمكن أن يكتشف الضوء من المصباح من قبل الآخرين الذين يستخدمون أجهزة الرؤية الليلية.
4. ركز على عدسة الهدف (3) عن طريق تدوير حلقة العدسة الهدفية لصورة أكثر وضوحا من الكائن الذي ينظر إليه. ضبط العدسة (5) عن طريق تدوير حلقة العدسة للحصول على صورة أكثر وضوحا من شاشة مكثف.كرر هذه الخطوتين لثلاث مرات، ثمّ أنت قَدْ تَحْصلُ على الصورةِ الأكثر حدة.
5يمكنك تركيز الضوء الأشعة تحت الحمراء لمسافة إضافية عن طريق وضع عدسة تركيز لوحة محور الأشعة تحت الحمراء (١٠) على عتبة الرياح من مصباح الأشعة تحت الحمراء (٨).هذا سيزيد من النطاق النطاق المفيد من IR.
6يمكن لمستشعر الضوء (9) اكتشاف الإضاءة المحيطة، سيتم إيقاف تشغيل الجهاز تلقائيًا عندما يتجاوز ضوء المحيط 40 لوكس في 10 ثوان.
7. عندما تنتهي من المراقبة، اضغط على زر التشغيل ((1) وحركها إلى OFF، ثم يتوقف الجهاز عن العمل.
تركيب رأس التثبيت
أ - إصلاح رأس الصندوق.
قم بتعديل مصعد الرأس أولاً قبل ربط وحدة NV به.
8فك جميع الأشرطة و ضع العصا على رأسك
9إصلاح رأس الصندوق إلى حجم رأسك وتشديد جميع الأحزمة.
10وأخيراً، ستحتاجين إلى إصلاح حزام الذقن بشريط بيلكرو

الاحتياط
1لا تفكك الوحدة
2من الأفضل استخدام الجهاز تحت +5°C إلى +40°C. بعد استخدام الجهاز في درجات حرارة أقل من الصفر، انتظر لمدة 3 ساعات على الأقل في درجة حرارة الغرفة.لتجنب التكثيف المتراكم على أسطح العدسة الداخلية والتضخم اللاحق الناجم عن الاختلافات الحرارية الشديدة.
3احفظ الجهاز في كيس حمل ناعم، ومكاني هوائي وجاف بدرجة حرارة لا تتجاوز +15 درجة مئوية.ابق بعيدا عن جهاز التدفئة وتجنب أشعة الشمس المباشرة والرطوبة العالية التي لا تتجاوز 70%.
4يجب استخدام NVD في الليل ولا يمكن استهدافه في الضوء القوي. إذا كان عليك اختباره خلال النهار ، فلا ينبغي أبدا إزالة غطاء العدسة الأمامية.يمكنك مراقبة الهدف من خلال الثقب في غطاء الحماية.
5استخدم بطارية الليثيوم أو الخلية القلوية ذات الجودة الجيدة، حيث أن البطاريات ذات الجودة السيئة ستؤثر على أداء NVD ويمكن أن تؤذي الجهاز بسهولة.
6حاول أن تتجنب المطر والضباب وتجنب السقوط والهزة والاصطدام.
7استخدم قطعة قماش ناعمة ونظيفة ومبللة بالكحول إذا لزم الأمر
8نصيحة مفيدة هي إزالة البطارية عندما لا يتم استخدام جهاز الرؤية الليلية لأكثر من 3 أيام لمنع تسرب البطارية وتلف الجهاز.
ملاحظة:من الطبيعي أن لا يمكن تشغيل الجهاز عندما يتجاوز الضوء المحيطي 40 لوكس.الذي يقطع مكثف الصورة عندما يتجاوز مستوى الضوء المحيطي الحد الأقصى من 40 لوكس خلال فترة 10 ثوان.

عدم اتباع الاحتياطات المذكورة أعلاه قد يسبب تلف الوحدة وسوف يلغي ضمان الشركة المصنعة.
حل المشاكل
إذا لم يتم تشغيل الجهاز
1إعادة تركيب البطارية مع القطبية الصحيحة.
2-استبدل البطارية
3نظف حجرة البطارية مع التركيز على نقاط الاتصال
الصورة الملاحظة تتوهج أو تتوهج
هذا يعني أن هناك الكثير من الضوء ((على سبيل المثال المراقبة أثناء الظلام). اغلق الوحدة أو ضع غطاء العدسة.يجب أن تعمل الوحدة بشكل طبيعي في ظروف ضوئية لا تتجاوز 0. 1Lx ((القمر الكامل).
الصورة مفقودة أو غير مركزة
1إعادة تركيز الجهاز عن طريق ضبط العدسة المستهدفة. تعديل إعداد ثنائي الضوء عن طريق تدوير العدسة، إذا لزم الأمر.
2- تحقق من نظافة سطح الهدف والعينية وتنظيفها إذا لزم الأمر.
3استبدل البطاريات
4في ظروف الضوء المنخفض الشديد، قم بتشغيل مصباح الأشعة تحت الحمراء المدمج.
اختفت الصورة أو تدهورت جودتها
1قد يحدث إيقاف التشغيل التلقائي لحماية الوحدة من الضوء المفرط. قم بتثبيت غطاء العدسة الضوئية وتأكد من أن الوحدة بدأت تعمل بشكل طبيعي.أطفئوا الوحدة وانتظروا حتى تسود الظروف لمواصلة المراقبة.
2. مصادر الضوء الساطعة ((مثل مصابيح الشوارع) قد تسبب انخفاض الرؤية أو اختفائها. أبعدي العين الواحدة عن مصدر الضوء، وستستعيد الرؤية نفسها في غضون عدة دقائق.
ترى النقاط السوداء على الشاشة
هذه النقاط هي عيوب تجميلية طفيفة ناتجة عن عمليات إنتاج مكثف الصورة وليست علامة على وحدة معيبة أو منخفضة الجودة.هذه النقاط لا تتداخل مع موثوقية وأداء العين الواحدة.
الضمان
ضماننا هو عامين من تاريخ الشراء. لمزيد من المعلومات عن الضمان، يرجى الرجوع إلى خدمة الضمان في داكينغ.

رقم الطراز	DM-2021
الضمان	1 سنة
دعم مخصص	OEM، ODM
مكان المنشأ	تشونغتشينغ، الصين
الاسم التجاري	ليزر شوت
التصنيف البيئي	IP67
الأبعاد	110 × 68 × 42
الوزن	383 غرام
النوع	أحادية العين
التكبير	1X
نظام العدسة	ف. 1225،8ملم
التكنولوجيا	الجين 2+
القرار	57-64lp/mm
نوع الكاثود الضوئي	S25
S/N	17-21dB
حساسية للضوء	500-600μA/lm
MTTF	10000 ساعة
القيادة	40 درجة
الديوبتر	+5/-5 درجة
نوع البطارية	بطارية الليثيوم 1 3 فولت CR123A
عمر البطارية ((ساعات)	80 (w/o IR) 40 (w IR)
درجة حرارة التشغيل ((°C)	-40/+60
إمدادات الطاقة	2.0-4.2 فولت
