TCV-EOD-5.0

كرة مقاومة للانفجار

دليل التشغيل والصيانة

تحذير

عند استخدام هذا المنتج، يجب على المستخدم قراءة دليل التشغيل والصيانة بعناية والالتزام الصارم بالأحكام الواردة فيه. لا تتحمل الشركة أي مسؤولية عن العواقب المباشرة أو غير المباشرة للتشغيل غير الصحيح للمنتج بما لا يتوافق مع تعليمات دليل التشغيل والصيانة. لا تتحمل الشركة أي مسؤولية عن فقدان الحياة أو تلف المنتج الناجم عن التشغيل والاستخدام والصيانة في انتهاك لشروط الضمان دون اتباع التعليمات الواردة في دليل التشغيل والصيانة.

1. عند تشغيل المنتج، يجب إغلاق غطاء الخزان. باستثناء المواد المتفجرة المشتبه بها الموضوعة في الخزان، لا يُسمح بوضع أي مواد أخرى على المنتج.

2. إذا كان هناك تشوه واضح أو تشقق أو تصدع في المنتج بعد تأثير الانفجار، يجب عدم الاستمرار في استخدامه؛ إذا لم يكن هناك تشوه واضح أو تشقق أو تصدع، يجب إجراء الاختبار وفقًا للملحق 1، إذا تم تجاوز القيمة المحددة، فلا تستمر في الاستخدام.

TCV-EOD-5.0

دليل تشغيل وصيانة الكرة المقاومة للانفجار

1 نظرة عامة

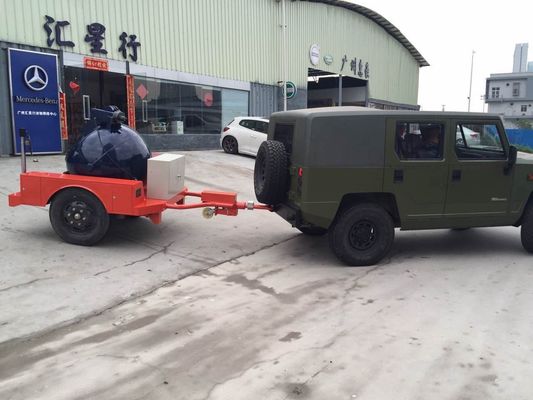

يتم استخدام الكرة المقاومة للانفجار TCV-EOD-5.0 لقمع التأثير القاتل للموجات الصادمة والحطام الناجم عن الانفجارات المتفجرة على البيئة المحيطة.

يتم استخدام هذا المنتج على نطاق واسع في المطارات والأرصفة والمحطات ومترو الأنفاق والأماكن الرياضية وأماكن المعارض والساحات ومراكز المؤتمرات وغيرها من الأماكن المكتظة بالسكان، ومناسبة لنقل وتدمير المتفجرات المشبوهة ونقل البضائع الخطرة.

2 ميزات المنتج

يتميز هذا المنتج ببنية بسيطة، وسهولة التشغيل، والاستخدام الآمن، وقابلية إعادة الاستخدام. يحتوي وضع التبديل لغطاء الخزان المقاوم للانفجار على نوعين من التبديل اليدوي والكهربائي، وهو مناسب للتبديل في ظل ظروف مختلفة؛ تم تجهيز المقطورة بنظام فرامل الخدمة، وآلية منع الكبح العكسي وإشارات المرور لضمان سلامة القيادة؛ تم تجهيز المنتج بنظام مراقبة فيديو لمراقبة فتح وإغلاق غطاء الخزان المقاوم للانفجار؛ تم تجهيز المنتج بنظام تحذير من الانفجار، والذي يمكنه تنبيه الأفراد المحيطين عند التخلص من المتفجرات.

3 هيكل المنتج ومبدأ العمل

3.1 هيكل المنتج

تتكون المنتجات بشكل أساسي من خزانات مقاومة للانفجار، ومقطورات، وأنظمة تحكم كهربائية، وما إلى ذلك، كما هو موضح في الشكل 1؛ من بينها، يتكون الخزان المقاوم للانفجار بشكل أساسي من جسم الخزان، وغطاء الخزان، وآلية التبديل، وقابض المخفض، والمحرك، وما إلى ذلك، كما هو موضح في الشكل 2؛ تتكون المقطورة بشكل أساسي من الجسم، والعجلات، ونظام الكبح، وآلية منع الكبح العكسي، وعجلات الدعم المطورة، والأرجل الأمامية والخلفية، والكاميرات، ومصابيح الفلاش، وما إلى ذلك، كما هو موضح في الشكل 3.

الشكل 1

الشكل 2

الشكل 3

3.2 مبدأ العمل

هذا المنتج عبارة عن حاوية كروية مصنوعة من مادة فولاذية عالية القوة، والتي تعيد تثبيت الطاقة الناتجة عن الانفجار في مساحة معينة وتمنع التأثير القاتل لموجة الصدمة والشظايا الناتجة عن الانفجار على البيئة المحيطة.

4 بيئة العمل

4.1 درجة حرارة التشغيل: -5℃ ~ +40℃.

4.2 حالة الطريق وسرعة القيادة:

4.3 عند ركن السيارة، لا يجوز فصل المقطورة عن ورشة الجر.

4.4 عند القيادة في الأيام الممطرة، يجب تغطية الكرة المقاومة للانفجار وصندوق التحكم الكهربائي والكاميرا ومصباح الفلاش وربطها بشكل آمن لمنع تلف المكونات الكهربائية بسبب المطر.

5 المعايير الفنية

6 تعليمات الاستخدام

6.1 تعليمات استخدام الخزانات المقاومة للانفجار

6.1.1 التحكم الكهربائي

تعليمات	أسطورة
1. الأسلاك أ) قم بتوصيل قابس الكابل الخاص بدرج الكابلات الكهربائية بمقبس التحكم الأمامي للمقطورة وقم بقفله بإحكام
تعليمات	أسطورة
ب) قم بتوصيل المقبسين في أحد طرفي كابل التحكم (بطول حوالي 2 متر) بالمقبس المركزي لقرص الكابل الكهربائي على التوالي؛ قم بتوصيل المقبسين في الطرف الآخر من كابل التحكم بالمقبسين الموجودين على جانب صندوق التحكم.
2. التحكم أ) افتح "مفتاح الطاقة" الموجود على لوحة صندوق التحكم، ويجب أن تعرض شاشة العرض الموجودة على وحدة التحكم صورة فوهة الخزان. ب) اضغط على زر "فتح الغطاء" الموجود على وحدة التحكم، وسيتوقف غطاء العلبة تلقائيًا عند فتحه إلى موضع الحد. ج) اضغط على زر "إغلاق الغطاء" الموجود على وحدة التحكم، وسيتوقف غطاء العلبة تلقائيًا بعد الإغلاق إلى موضع الحد. د) قم بتشغيل "مفتاح ضوء الفلاش" وسوف يضيء ضوء الفلاش. هـ) اضغط على مفتاح عرض الطاقة لعرض طاقة البطارية على شاشة الطاقة. ملحوظة: 1. لا تستخدم العنف عند إدخال القابس أو إزالته. 2. عند التوصيل، يجب أن يكون القابس متوافقًا مع موقع المقبس.
تعليمات	أسطورة
3. عند وضع المتفجرات المشبوهة، يجب وضع المتفجرات المشبوهة في وسط شبكة دعم الخزان.

6.1.2 التحكم اليدوي

تعليمات	أسطورة
1. أدخل لوحة التبديل اليدوي في العمود السداسي الموجود في الجزء الخلفي من الكرة المقاومة للانفجار. 2. قم بتدوير مفتاح التبديل في الاتجاه المشار إليه بالعلامة. 3. قم بمراقبة فتح وإغلاق غطاء الكرة من خلال مرآة الرؤية الخلفية. ملاحظة: 1. عند تبديل غطاء الكرة يدويًا، يرجى فصل مصدر الطاقة في الخزانة الكهربائية. 2. يجب وضع المواد الخطرة في وسط شبكة دعم الكرة.

6.1.3 تدمير المتفجرات الموجودة في الخزان

إذا كان من الضروري تدمير المتفجرات في الخزان، فيجب التعامل معها من قبل موظفين مدربين ومحترفين في مجال التخلص من المتفجرات، ويجب وضع المتفجرات في وسط الدرج.

6.1.4 الكشف بعد الانفجار في الخزان

إذا كان جسم الخزان والغطاء وحلقة الفم مشوهين بصريًا ومتشققين ومتشققين، فلا يجوز الاستمرار في استخدامها.

استخدم شريط قياس خاصًا لقياس طول قوس نقطة المراقبة. إذا تجاوز الحد الأقصى المسموح به لنطاق الطول في ورقة بيانات نقطة المراقبة، فلا يجوز استخدامه. يظهر جدول بيانات نقاط المراقبة في الملحق 1.

6.2 تعليمات استخدام المقطورة

6.2.1 الاتصال بالجرار

6.2.2 القيادة

تعليمات	أسطورة
1- ربط إشارات المرور قم بتوصيل أحد طرفي موصل السبعة أسلاك بالمقبس الأمامي لجسم المقطورة، ثم قم بتوصيل الطرف الآخر بالجرار. راجع الرسم التخطيطي الموجود على اليمين لمعرفة العلاقة بين لون كبل موصل السبعة أسلاك وإشارة المرور. ملاحظة: 1. قبل القيادة، تحقق بصريًا مما إذا كان الإطار معيبًا، وما إذا كان الحافة مشوهة أو متشققة. إذا كان ضغط الإطار ناقصًا، فيرجى ملء الوقت المناسب. إذا كان الحافة مشوهة أو متشققة، فيرجى استبدال الإطار في الوقت المناسب. 2. قبل مغادرة السيارة، تأكد من إغلاق غطاء الخزان. 3. قبل القيادة، تأكد من عدم وضع أي أشياء أخرى غير ذات صلة على المنتج.	جدول ألوان كابلات الموصلات السبعة الأساسية وإشارات المرور المقابلة ميزة لون الكابل خط مشترك أسود ليلي أسود أخضر انعطف لليسار أسود أصفر الفرامل اسود احمر يعكس أسود أزرق انعطف يمينا اسود ابيض
2 قم بتشغيل جهاز منع المكابح الخلفي (باستثناء الحالات التي يتطلب فيها الرجوع للخلف) قم بتدوير ذراع قاذف الفرامل العكسي الموجود على قضيب الجر إلى الموضع المشار إليه. ملاحظة: 1. قبل القيادة، تحقق بصريًا مما إذا كان الإطار معيبًا، وما إذا كان الحافة مشوهة أو متشققة. إذا كان ضغط الإطار ناقصًا، فيرجى ملء الوقت المناسب. إذا كان الحافة مشوهة أو متشققة، فيرجى استبدال الإطار في الوقت المناسب. 2. قبل مغادرة السيارة، تأكد من أن غطاء الخزان مغلق تمامًا. 3. قبل القيادة، تأكد من عدم وضع أي أشياء أخرى غير ذات صلة على المنتج.

6.2.3 الرجوع للخلف

تعليمات	أسطورة
عند الرجوع للخلف، اسحب ذراع التحكم في جهاز منع المكابح العكسي لأعلى، ثم أدر الذراع العلوي 180 درجة، ثم قم بعكس العملية. ملاحظة: بعد اكتمال الرجوع للخلف، يمكن تشغيل جهاز مكافحة المكابح العكسية قبل إعادة ضبط قضيب القاذف.

6.2.4 وضع المقطورة

تعليمات	أسطورة
1. ضع الساق الأمامية أ) اضبط عجلة دعم الرفع على الارتفاع المناسب واسحب دبوس الساق الأمامية؛ أدر الساق الأمامية إلى وضع مستقيم مع هيكل السيارة؛ أدخل عمود الدبوس في الفتحة المقابلة لمقعد تثبيت الساق الأمامية؛ أدر الحاجز النهائي للدبوس ليكون عموديًا على الدبوس. ب) اضبط عجلة دعم الرفع للرفع عن الأرض. 2. ضع الساق الخلفية أ) اسحب الدبوس الموجود على الساق الخلفية لأعلى، ثم أدر الساق الأمامية إلى الوضع العمودي مع جسم السيارة، ثم أدر الساق الخلفية قليلًا للتأكد من أن الدبوس ينطلق إلى الفتحة المقابلة. ب) أدخل مفتاح رفع الساق في العمود السداسي الموجود في منتصف الساق الخلفية وقم بتدوير المفتاح بحيث تسقط الساق الخلفية على الأرض.
تعليمات	أسطورة

7 الصيانة والصيانة

7.1 التحقق قبل المغادرة

قبل كل رحلة، تحقق بصريًا مما إذا كان الإطار معيبًا، وما إذا كان الحافة مشوهة أو متشققة. إذا كان ضغط الإطار ناقصًا، فيرجى ملئه في الوقت المناسب. إذا كان الحافة مشوهة أو متشققة، فيرجى استبدالها في الوقت المناسب.

7.2 الصيانة الدورية والصيانة

7.2.1 تنظيف السيارة

يجب تنظيف سطح المنتج مرة واحدة شهريًا. عند التنظيف، لا يُسمح برش سطح المنتج مباشرة بالماء عالي الضغط. يجب مسح سطح المنتج بقطعة قماش قطنية نظيفة.

7.2.2 مقطورة

أ) اختبار ضغط الإطارات شهريًا، يجب أن يضمن ضغط الإطارات 770 كيلو باسكال ± 30 كيلو باسكال.

ب) تحقق مما إذا كان سائل الفرامل في وعاء الزيت لنظام الفرامل ممتلئًا كل ثلاثة أشهر. إذا لم يكن سائل الفرامل ممتلئًا، فيرجى إعادة تعبئة سائل الفرامل في الوقت المناسب. أثناء الفحص، قم بإزالة البراغي الأربعة للغطاء الواقي لجزء قضيب السحب، ثم قم بإزالة الغطاء الواقي، وتحقق بصريًا من ارتفاع الزيت في وعاء الزيت لنظام الفرامل، ثم أعد ضبط الغطاء الواقي وشدّه بالبراغي. انظر الصورة أدناه.

ب) كل ستة أشهر أو كل 1000 كم، قم بفحص صواميل العجلات بحثًا عن الارتخاء وإعادة ربط صواميل الإطارات.

ج) قم بإعادة تشحيم محامل محور العجلة كل عام أو كل 1000 كم.

د) كل عام أو كل 1000 كم، قم بإعادة ضبط فرامل العجلات للتأكد من أن فرامل الخدمة تعمل بشكل طبيعي.

هـ) يجب استبدال الإطار حسب حالة التآكل، ويجب ألا تزيد الفترة الفاصلة بين الاستبدال والاستبدال عن 3 سنوات.

تتم صيانة الأمور المذكورة أعلاه من قبل المنظمات المهنية.

7.2.3 خزان مقاوم للانفجار

أ) يتم فتح وإغلاق غطاء الكرة المقاوم للانفجار مرة واحدة على الأقل شهريًا.

ب) تقوم آلية مفتاح الكرة المقاومة للانفجار بإسقاط كمية مناسبة من الزيت في الموضع أدناه كل ستة أشهر، ثم مسح الزيت المنسكب بقطعة قماش قطنية نظيفة.

7.2.4 مصدر الطاقة المحمول

أ) قم بشحن وتفريغ طاقة الهاتف المحمول مرة كل ثلاثة أشهر، وقم بشحنه واستعادته خلال 24 ساعة بعد انتهاء التفريغ.

ب) يرجى استخدام الشاحن المرفق مع المنتج عند الشحن. عند الشحن، تجنب الشحن بالقرب من مصدر حرارة أو تحت أشعة الشمس المباشرة، ولا تبلل البطارية أو تضعها في الماء.

ج) لا يمكن شحن مصدر الطاقة المحمول، ويجب استبداله في الوقت المناسب، وفقًا لبيئة الاستخدام المختلفة للمنتج، والحياة المختلفة، يوصى باستبداله كل 3 سنوات.

8 التخزين والنقل

8.1 التخزين

8.1.1 درجة حرارة التخزين: -10 درجة مئوية ~ +45 درجة مئوية؛

8.1.2 رطوبة التخزين: الرطوبة النسبية ≤80%؛

8.1.3 بيئة التخزين: يجب وضع المنتج في مكان جاف وجيد التهوية ونظيف وبعيدًا عن الطاقة الحثية ومستودع الغاز المسبب للتآكل؛ إذا لم يكن هناك مستودع، فتأكد من تغطية المنتج بغطاء مقاوم للمطر لتجنب المطر المباشر.

8.1.4 الاحتياطات:

أ) يجب ركن المنتج على أرض مستوية ولا يجوز ركنه على منحدر؛

ب) يجب أن يكون غطاء الخزان مغلقا؛

ج) اضبط الساق الأمامية على الحالة الرأسية مع الأرض، واضبطها لتتلامس مع الأرض، وتظهر حالة تخزين المنتج في الشكل التالي؛

د) يجب تغطية المنتج بغطاء مقاوم للمطر وربطه بشكل آمن.

8.2 النقل

8.2.1 متطلبات تركيب الشوكة:

أ) معدات الرفع: الرافعة الشوكية.

ب) حمل الرافعة الشوكية: ≥5 طن.

ج) حجم شوكة الرافعة الشوكية: العرض ≤ 210 مم، الطول ≥ 2000 مم، المسافة حوالي 750 مم.

د) موضع نقطة التقاطع: انظر الشكل أدناه. عند تركيب الشوكة، يجب التأكد من أن شوكة الشحن تمر عبر جانبي لوحة الشوكة في نفس الوقت، ثم يتم رفع المنتج.

هـ) متطلبات أخرى: في عملية تركيب الرافعة الشوكية، يرجى الامتثال للمتطلبات ذات الصلة بالرافعة الشوكية لتجنب الإصابات وتلف المنتج.

8.2.2 متطلبات النقل:

أ) يجب نقل المنتجات مع تغطية جيدة، بعيداً عن المطر والرطوبة، وبوسائل نقل نظيفة، لتجنب وجود بضائع قابلة للتآكل في نفس النقل.

ب) يجب تثبيت المنتج بشكل محكم بوسيلة النقل لضمان عدم وجود أي حركة بين المنتج ووسيلة النقل أثناء قيادة وسيلة النقل.

ج) يجب سحب عجلات الدعم.

9 استكشاف الأخطاء وإصلاحها

ملحوظة: إذا لم تتمكن من استبعاد المشاكل المذكورة أعلاه، فيرجى الاتصال بالشركة المصنعة.

10 فترة الضمان

المنتج في ظل بيئة العمل المحددة وظروف التخزين والصيانة، فترة الضمان هي:

أ) فترة الضمان لجسم الخزان المقاوم للانفجار، وغطاء الخزان، وآلية التبديل، ومركبة المقطورة هي عامين.

ب) فترة الضمان للمخفض، القابض، المحرك، المكونات الكهربائية (مثل المحركات، وما إلى ذلك) في صندوق التحكم الكهربائي، وحدة التحكم، الكابل، مصدر الطاقة المحمول، إشارات المرور، أضواء الفلاش، الكاميرات، عجلات الدعم، وما إلى ذلك، هي سنة واحدة.

ج) مدة الضمان على نظام فرامل المقطورة ومجموعة العجلات (الإطارات، المحاور، المحامل) ونظام التعليق هي سنة واحدة أو 2000 كم.

د) لا يشمل الضمان ملحقات السيارة (الرافعات الهيدروليكية، ومفاتيح الإطارات، ومفاتيح رفع الأرجل، ومفاتيح ألين، وأشرطة القياس الخاصة، وكتل الوسائد الخشبية، والبدلات، وشبكات الدعم).

هـ) لا يشمل الضمان الاستخدام في ظروف تتجاوز متطلبات دليل التشغيل والصيانة هذا.

11 معلومات الاتصال

العنوان: رقم 16 طريق نينغبو، منطقة لونغتان، مدينة جيلين، مقاطعة جيلين

هاتف: 0432-65117860 الجوال: 13843229755

الفاكس: 0432-65117860 الرمز البريدي: 13202111

قائمة التكوين
